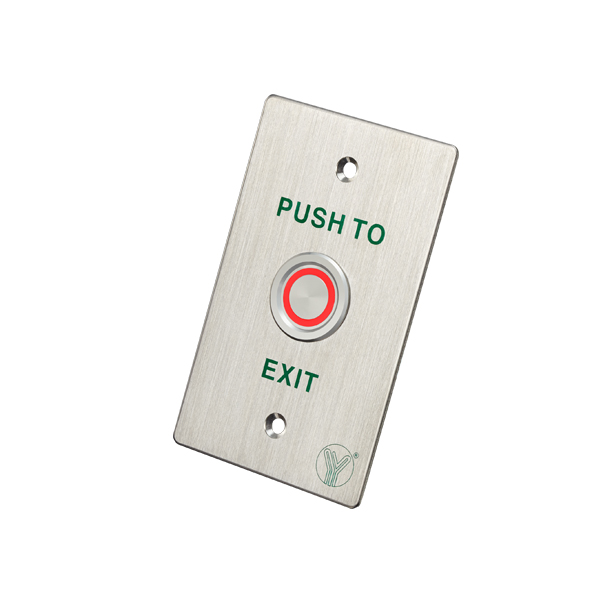

Bouton de sortie piézoélectrique (acier inoxydable)

Référence: PBS-820D-LED Category: Boutons

PBS-820D (LED) représente un bouton de sortie piézoélectrique en acier inoxydable équipé d’une LED, mesurant 114Lx70Wx20H (mm), idéal pour tous les types de serrures avec une fonction d’étanchéité intégrée.

Paramètre du produit	Description du paramètre
Dimensions	114Lx70Wx20H(mm)
Tension	12 V
Actuel	Veille 20 mA
Contact de sortie	NO/COM
Note actuelle	1A@30VDC 0,5A@125VDC
Température de fonctionnement	-20℃~50℃
Humidité de fonctionnement	0%~99%
Niveau d’étanchéité	IP-68
Couleur du fil	Rouge : positif Noir : négatif
État des LED	RED:Veille VERT : Opération
Poids	0,2kg
Certificat	CE-EMC CE-LVD FCC-VOC REACH DEEE

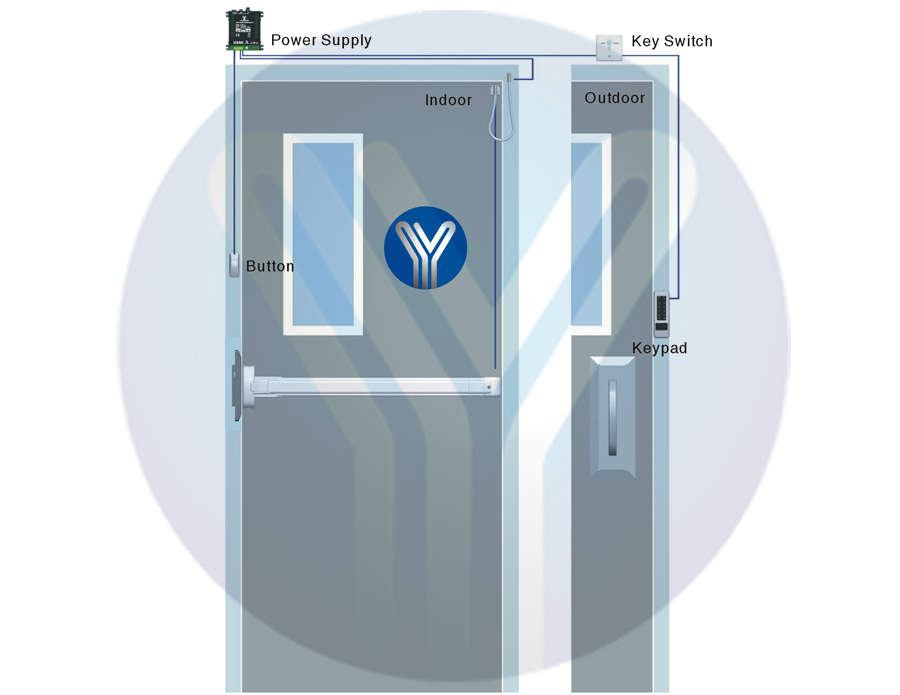

Schéma D'Installation

Fiche Technique

Fiche Technique PBS-820D (LED)

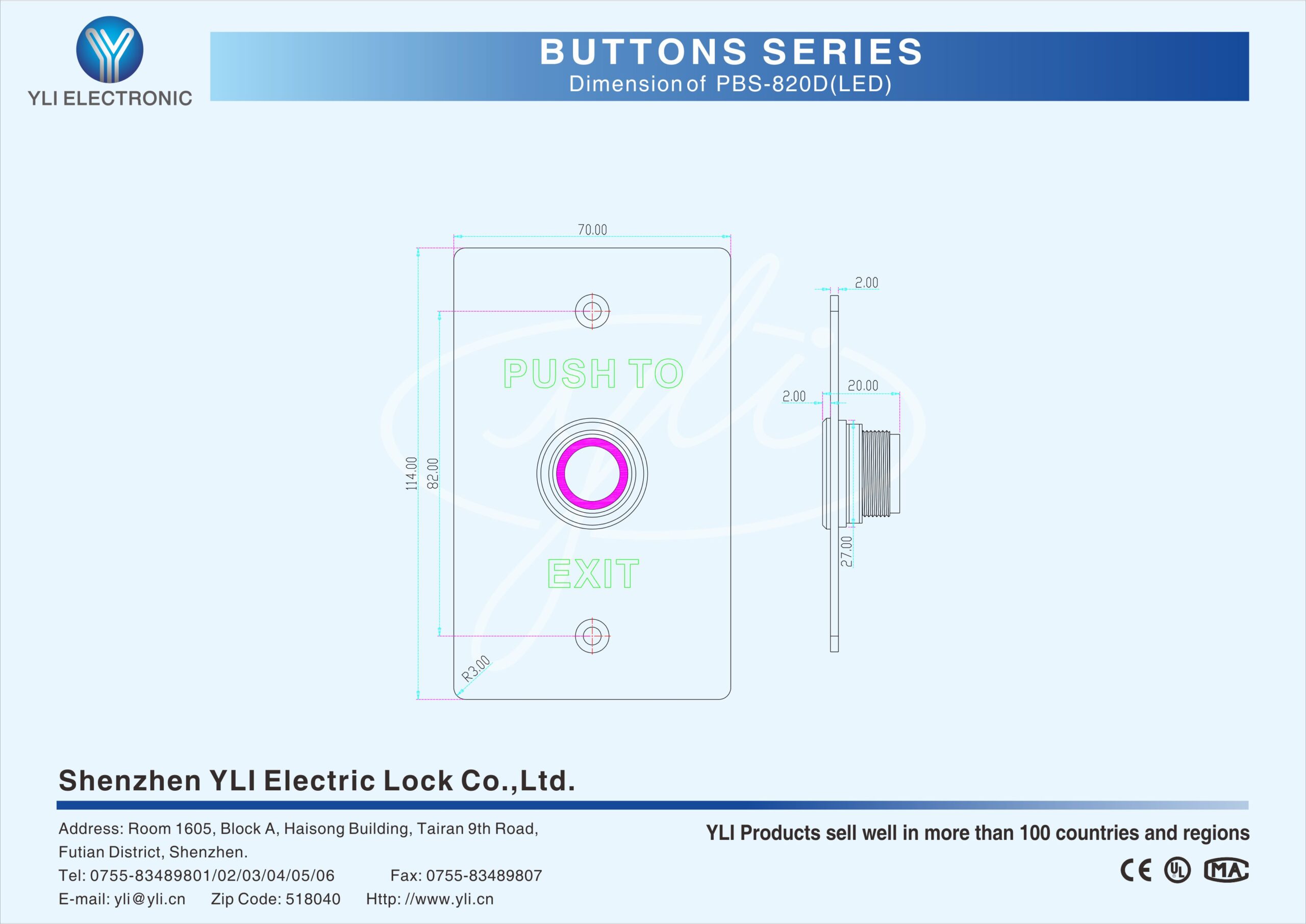

Diagramme dimensionnel
